Çizimdeki blokları saymanın birkaç yöntemi
Çizimdeki blokları saymanız gerekiyorsa, ZWCAD’de bunun birçok yolu var. Şimdi bu yolları inceleyelim.
Yöntem 1: BCOUNT
Çizimlerdeki tüm blokları ya da sadece seçili gruptaki blokları saymak için BCOUNT komutunu kullanabilirsiniz:
1. BCOUNT komutunu girin.
2. Saymak istediğiniz blokları seçin veya Enter tuşuna basarak tüm blokların sayılmasını sağlayın.
3. Blok sayımı yapmak istediğiniz nesneleri seçin Enter tuşuna basarak tüm çizimde sayım yapılmasını sağlayın.

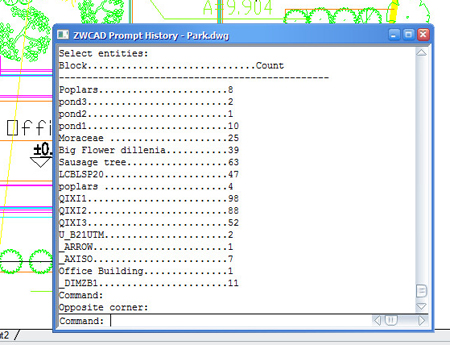

4. Her bir bloğun ismi ve kullanılma sayısı komut satırında listelenir. Tüm detayları görmek için, F2 tuşuna basarak metin penceresini açın. Bu pencerede komut satırındaki bilgilerin detaylı şekli görüntülenir.
Bu yöntem, her bir bloğun seçim setinde kullanılma sayısını da raporlar.
Yöntem 2: BLOCKSUM
BLOCKSUM komutu, blokların toplam sayısını saymaz, belirli bir katmanda kaç blok olduğunu ve bunların kaçının isimlerinin aynı olduğunu saymak için kullanılır.

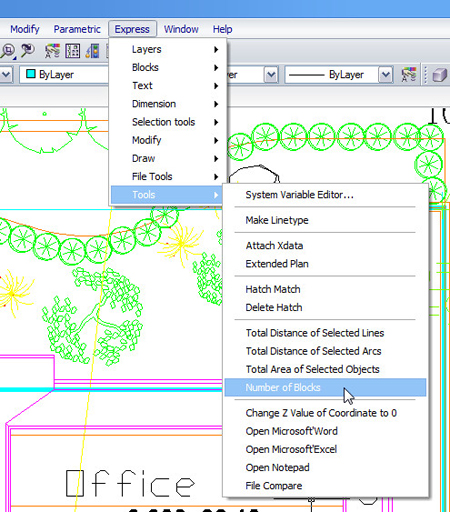

BLOCKSUM komutuna ZWCAD Express menüsünden ulaşabilirsiniz: Express > Tools > Number of Blocks.
BLOCKSUM komutunu kullanmak için aşağıdaki adımları takip edin:
1. BLOCKSUM komutunu girin veya Express menüsünden seçin.
2. ‘Layer/selection Set/<All>’ şeklinde bir tercih listesi belirir. İki seçeneğiniz var, Layer veya belirli bir sayıda nesne belirtmek:
- Layer seçeneği, belirteceğiniz katmandaki blokları sayar.
- selection Set seçeneği, yapacağınız seçimde, belirteceğiniz bloğun kaç kez kullanıldığını sayar.
3. L yazarak layer seçeneğini seçebilirsiniz, ‘Select an object on the layer or <exit>:’ ibaresi belirir. Bir blok seçin ve Enter tuşuna basın.
Komut satırında ‘[Number of] blocks on layer [layer name]’ şeklinde bir bilgi belirir.
Yöntem 3: Attribute Extraction

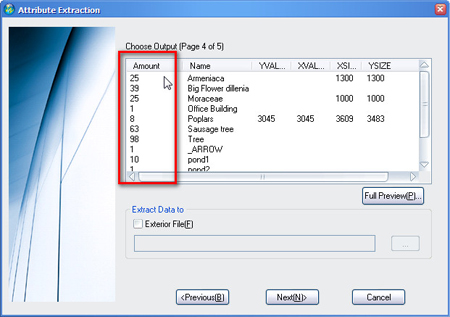

BCOUNT ve BLOCKSUM komutları, özellikle blok saymak için oluşturulmuş. Attribute extraction (Öznitelik çıkarma) işlemi sırasında da blokları sayabilirsiniz. AttExt, bloklardaki öznitelik değerleri ve X,Y koordinatları gibi bilgilerin tümünü çıkarır, blok sayısı bilgisi de buna dahil. Sonuç BlockSum komutunun sonucuna benzer, blok isimlerini ve kaç kez kullanıldıklarını listeler.
Yöntem 4: QSELECT
ZWCAD'in hızlı seçme özelliği, dolaylı yoldan blok saymak için de kullanılabilir. QSELECT komutunu blok sayma işlemi için kullanmanın yolu:
1. QSELECT komutunu girin.

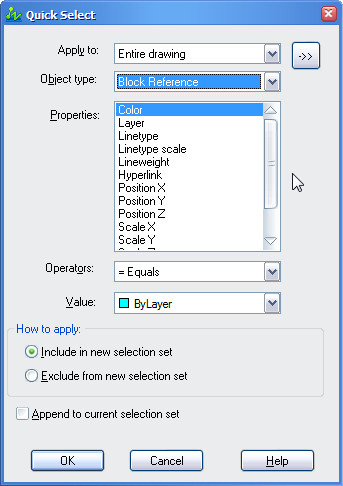

2. Açılan iletişim kutusunda seçenekleri aşağıdaki gibi düzenleyin:
Object type=Block Reference
Color=Bylayer (Tüm blokların renk değerlerinin ByLayer olarak ayarlanmış olduğunu varsayıyoruz.)
3. OK düğmesine tıklayın. Tüm seçili blokların vurgulandığını göreceksiniz. Komut satırında “X item(s) selected” şeklinde bir ibare görünecek, böylece çizimde kaç blok olduğunu bileceğiz.
|
