Nokta koordinatları önceden belli olan çizgiler çizme

Anket eğrisi veya harita çizerken, genellikle koordinatlar ölçümlerle belirlenir, sonra bu koordinatlar kullanılarak eğri oluşturulur. Bu eğrileri ZWCAD ile oluştururken, koordinatları tek tek girmeniz gerekmez. Koordinatlar tek tek girildiğinde, özellikle nokta sayısı çok fazlaysa, hata yapma olasılığı çok yüksektir.

ZWCAD ve Excel programını kullanarak bu tür çizgileri çizmek çok kolay. Bu işlemi çok daha verimli ve hassas bir şekilde yapabilmenin yolu aşağıda anlatılıyor.

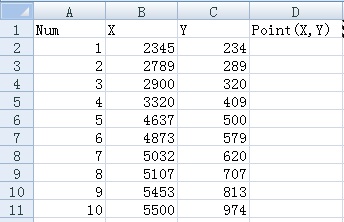

1. Öncelikle koordinatları Excel, LibreOffice gibi bir tablolama programına, X ve Y değeri arasında virgül (,) olacak şekilde girin. X ve Y koordinatlarını ayrı hücrelere girmeniz gerekebilir (örnek resimde B2 hücresinde noktanın X koordinatı, C2 hücresinde de Y koordinatı yer almaktadır).

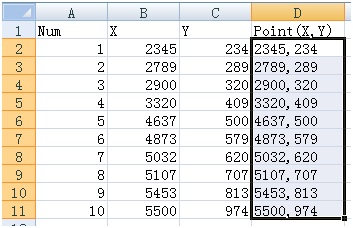

Bu durumda bir başka sütunda  =B2&","&C2 fonksiyonunu kullanarak iki değeri birleştirebilirsiniz. Sonra bu formülü alt satıra sürükleyerek tüm noktaların koordinatlarını tek hücrede birleştirebilirsiniz.

2. İki koordinatın da birlikte olduğu sütüundaki değerleri seçin ve CTRL+C tuşuna basarak panoya kopyalayın.

3. ZWCAD programına geçin. Spline komutunu girin.

4. Komut satırında “First point for spline,” mesajı belirir. Komut satırına tıklayarak imleci yerleştirin ve CTRL+V tuşlarına basarak panodaki değerleri buraya yapıştırın.

Command: spline
First point for spline: 2345,234
Second point: 2789,289
Close/Undo/Fit tolerance/<Next point>: 2900,320
Close/Undo/Fit tolerance/<Next point>: 3320,409
Close/Undo/Fit tolerance/<Next point>: 4637,500
Close/Undo/Fit tolerance/<Next point>: 4873,579
Close/Undo/Fit tolerance/<Next point>: 5032,620
Close/Undo/Fit tolerance/<Next point>: 5107,707
Close/Undo/Fit tolerance/<Next point>: 5453,813
Close/Undo/Fit tolerance/<Next point>: 5500,974
Close/Undo/Fit tolerance/<Next point>:
Select starting tangent point:
Enter tangent for ending point:

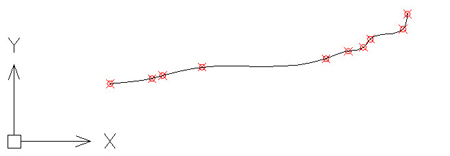

5. Spline çizginiz otomatik olarak oluşturulur.
